Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС предназначены для создания и реконструкции систем горячего водостабжения с максимальным рабочим давлением 0,6 МПа и температурой до 95°С.
Трубы ИЗОПРОФЛЕКС поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.
Номенклатура труб ИЗОПРОФЛЕКС представлена широким размерным рядом с типоразмерами напорной трубы от 25 до 110 мм.

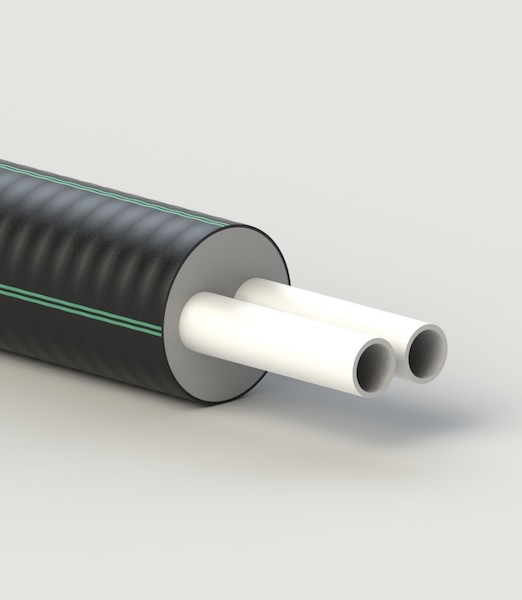

Трубы ИЗОПРОФЛЕКС изготавливаются в однотрубном, двухтрубном и четырехтрубном исполнении.
| Максимальная рабочая температура | +95°C |
| Максимальное рабочее давление | 0,6 МПа |
| Типоразмеры напорной трубы | 25-110 мм |
| Длина отрезка трубы | до 2660 м |
| Исполнение | однотрубное (ИЗОПРОФЛЕКС) двухтрубное (ИЗОПРОФЛЕКС ТАНДЕМ) четырехтрубное (ИЗОПРОФЛЕКС КВАДРИГА) |
| Назначение | сети теплоснабжения |
При создании теплосетей с использованием труб ИЗОПРОФЛЕКС применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.
Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.
Монтаж трубопроводов ИЗОПРОФЛЕКС производится при помощи пресс-фитингов, а также компрессионных фитингов.

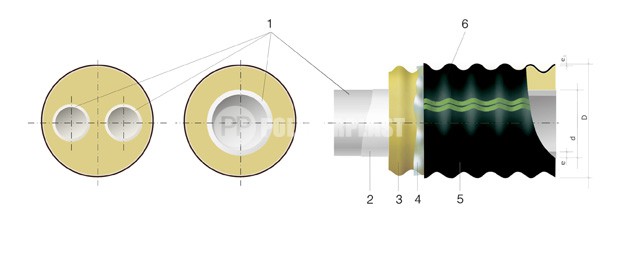

Конструкция трубы ИЗОПРОФЛЕКС
Конструкция труб ИЗОПРОФЛЕКС представляют собой классическую конструкцию гибких теплоизолированных труб и состоит из напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.
- Внутренняя труба из сшитого полиэтилена PE-Xa
- Кислороднозащитный слой
- Слой теплоизоляции (полужесткий пенополиуретан)
- Барьерный слой
- Защитная оболочка из полиэтилена
- Идентификационные полосы зеленого цвета
При изготовлении труб ИЗОПРОФЛЕКС используется непрерывный технологический процесс, обеспечивающий выпуск длинномерных отрезков с прочным межслойным сцеплением.
Напорная труба является ключевым конструктивным элементом трубопроводной системы, именно по ней осуществляется основное движение теплоносителя или иной рабочей среды. Напорная труба изготовлена из сшитого полиэтилена PE-Xa, который отличается высокой прочностью, устойчивостью к температурным нагрузкам, внутреннему давлению и воздействию агрессивных факторов эксплуатации. Дополнительно наружная поверхность трубы защищена специальным кислородозащитным слоем, который препятствует проникновению кислорода через стенки материала во внутреннюю среду трубопровода.
Изолирующий слой выполняет функцию тепловой защиты напорной трубы, снижая теплопотери и способствуя поддержанию заданной температуры теплоносителя на всем протяжении его транспортировки по трубопроводу. Благодаря этому обеспечивается стабильность рабочих параметров системы, повышается энергоэффективность трубопроводной линии и уменьшается влияние внешних температурных условий на транспортируемую среду. Для изготовления данного слоя применяется композиция полужесткого озонобезопасного пенополиуретана (ППУ), обладающая необходимыми теплоизоляционными характеристиками и эксплуатационной надежностью. Формирование теплоизоляции осуществляется в ходе непрерывного технологического процесса, что позволяет добиться однородной структуры материала, равномерного распределения плотности и стабильности теплофизических свойств по всей длине трубы. Это, в свою очередь, гарантирует одинаковую эффективность тепловой изоляции на каждом участке изделия и повышает общую долговечность трубопровода.
Гофрированная защитная оболочка служит наружным защитным слоем трубы и предназначена для предохранения теплоизоляции от различных внешних воздействий, возникающих в процессе транспортировки, монтажа и эксплуатации трубопроводной системы. Она эффективно защищает теплоизоляционный слой от механических повреждений, воздействия влаги, ультрафиолетового излучения, а также от иных неблагоприятных факторов окружающей среды, способных снизить эксплуатационные характеристики изделия.
Конструктивно защитная оболочка выполнена в виде слоя из экструдированной светостабилизированной композиции полиэтилена, применение которого обеспечивает оболочке высокую прочность, устойчивость к атмосферным воздействиям, долговечность и сохранение эксплуатационных свойств в течение всего срока службы трубопровода. За счет жесткого сцепления с теплоизоляционным слоем оболочка образует с ним единую прочную конструкцию, что повышает надежность изделия и исключает смещение или отделение наружного защитного покрытия в процессе эксплуатации.
На внешней поверхности оболочки нанесены продольные сдвоенные идентифицирующие полосы зеленого цвета, которые служат отличительным маркировочным признаком и обеспечивают визуальную идентификацию изделия при хранении, транспортировке, монтаже и техническом обслуживании.
Номенклатура труб ИЗОПРОФЛЕКС
| Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Масса, кг/м | |
|---|---|---|---|---|
| 1 | 25/63 | 25,0×2,3 | 64,0×2,0 | 0,75 |
| 2 | 32/75 ПЛЮС | 32,0×2,9 | 79,0×2,0 | 0,82 |
| 3 | 40/75 | 40,0×3,7 | 79,0×2,0 | 1,15 |
| 4 | 50/90 | 50,0×4,6 | 94,0×2,2 | 1,63 |
| 5 | 63/110 | 63,0×5,8 | 115,0×2,4 | 2,35 |
| 6 | 75/125 | 75,0×6,8 | 130,0×2,6 | 3,04 |
| 7 | 90/140 | 90,0×8,2 | 145,0×2,7 | 3,98 |
| 8 | 110/160 | 110,0×10,0 | 165,0×2,9 | 5,37 |
| Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Масса, кг/м | |
|---|---|---|---|---|
| 1 | 25+25/90 | 25,0×2,3 | 94,0×2,2 | 1,38 |
| 2 | 32+32/110 | 32,0×2,9 | 115,0×2,4 | 1,95 |
| 3 | 40+40/125 | 40,0×3,7 | 130,0×2,6 | 2,55 |
| 4 | 50+50/160 | 50,0×4,6 | 165,0×2,9 | 3,87 |
| 5 | 63+63/180 | 63,0×5,8 | 185,0×3,0 | 5,09 |
| Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Масса, кг/м | |
|---|---|---|---|---|
| 1 | 25+25 SDR 11 25+20 SDR 7,4/145 |
25,0×2,3 25,0×2,3 25,0×3,5 20,0×2,8 |
150,0×27 | 3,04 |
| 2 | 32+32 SDR 11 32+25 SDR 7,4/145 |
32,0×2,9 32,0×2,9 32,0×4,4 25,0×3,5 |
150,0×2,7 | 3,39 |
| 3 | 40+40 SDR 11 40+32 SDR 7,4/160 |
40,0×3,7 40,0×3,7 40,0×5,5 32,0×4,4 |
165,0×2,9 | 4,39 |
Транспортировка
Трубы ИЗОПРОФЛЕКС поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.
Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.
Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.
