Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС-115А предназначены для создания и реконструкции систем теплоснабжения с максимальным рабочим давлением 1,0 МПа и расчетным температурным графиком качественного регулирования отпуска тепла 115°С–70°С.
Трубы ИЗОПРОФЛЕКС-115А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.
Номенклатура труб ИЗОПРОФЛЕКС-115А представлена широким размерным рядом с типоразмерами напорной трубы от 50 до 160 мм.
| Максимальная рабочая температура | +115°C |
| Максимальное рабочее давление | 1,0 МПа |
| Типоразмеры напорной трубы | 50-160 мм |
| Длина отрезка трубы | до 900 м |
| Исполнение | однотрубное |
| Назначение | сети теплоснабжения |
При создании теплосетей с использованием труб ИЗОПРОФЛЕКС-115А применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.
Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС-115А материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.
Монтаж трубопроводов ИЗОПРОФЛЕКС-115А производится при помощи пресс-фитингов с полимерной втулкой (ПВ), а также фасонных изделий ПОЛИМЕРТЕПЛО.PRO.

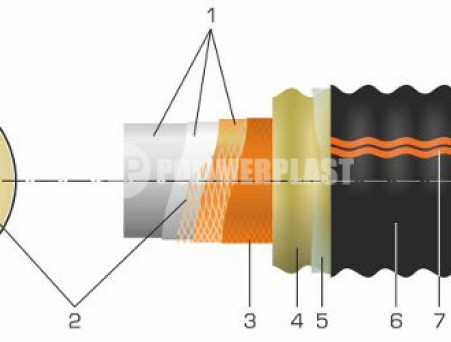

Конструкция трубы ИЗОПРОФЛЕКС-115А

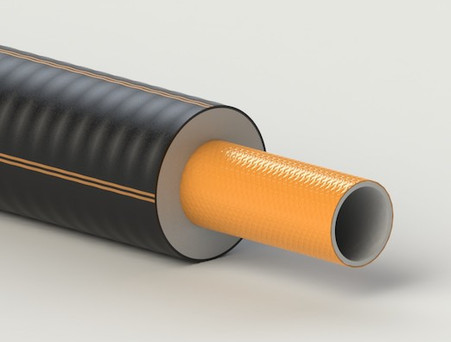

Конструкция труб ИЗОПРОФЛЕКС-115А представляет собой классическую конструкцию гибких теплоизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.
- Тонкостенная труба из сшитого полиэтилена PE-Xa
- Высокотемпературный адгезив
- Армирующий слой из высокомодульного волокна
- Наружный слой напорной трубы
- Слой теплоизоляции (полужесткий пенополиуретан)
- Барьерный слой
- Защитная оболочка из полиэтилена
- Идентификационные полосы оранжевого цвета
Трубы ИЗОПРОФЛЕКС-115А изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.
Внутренняя тонкостенная труба из сшитого полиэтилена PE-Xa производится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности, сшиваемого под воздействием пероксидов.
Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.
Наличие армирующего слоя обеспечивает трубам ИЗОПРОФЛЕКС-115А уникальные эксплуатационные свойства и позволяет:
- уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,0 МПа;
- увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
- уменьшить коэффициент линейного удлинения трубы;
- частично компенсировать гидравлические удары, возникающие в системе.
Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.
Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы оранжевого цвета.
Номенклатура труб ИЗОПРОФЛЕКС-115А
| Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Масса, кг/м | |
|---|---|---|---|---|
| 1 | 50/100 | 47,6×3,6 | 103,0×2,2 | 1,72 |
| 2 | 63/110 | 58,5×4,0 | 115,0×2,4 | 2,09 |
| 3 | 75/125 | 69,5×4,6 | 130,0×2,6 | 2,65 |
| 4 | 90/145 | 84,0×6,0 | 150,0×2,7 | 3,57 |
| 5 | 110/160 | 101,0×6,5 | 165,0×2,9 | 4,34 |
| 6 | 125/180 | 116,0×6,8 | 185,0×3,0 | 5,19 |
| 7 | 140/200 | 127,0×7,1 | 201,0×3,1 | 5,96 |
| 8 | 160/225 | 144,0×7,5 | 226,0×3,2 | 7,18 |
Обозначение трубы в заказной спецификации состоит из:
- слова «труба»;
- торгового наименования трубы – «ИЗОПРОФЛЕКС-115А»;
- типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
- рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».
Способы монтажа труб ИЗОПРОФЛЕКС-115А
Ответвление трубопровода ИЗОПРОФЛЕКС-115А при помощи тройника углового ПОЛИМЕРТЕПЛО.PRO
Для соединения труб ИЗОПРОФЛЕКС-115А используется специально созданный набор соединительных изделий — фасонных изделий с полимерной втулкой (ПВ), конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.
В номенклатуру фасонных изделий с полимерной втулкой включаются:
- пресс-фитинг с ПВ под сварку — для присоединения трубы ИЗОПРОФЛЕКС-115А к металлическим участкам трубопровода;
- пресс-муфта с ПВ — для соединения двух труб ИЗОПРОФЛЕКС-115А между собой (различают равнопроходные и редукционные пресс-муфты с ПВ);
- пресс-тройник с ПВ — для ответвления трубопровода (различают равнопроходные и редукционные пресс-тройники с ПВ).
Также для монтажа тепловой сети с использованием труб ИЗОПРОФЛЕКС-115А применяются фасонные изделия системы ПОЛИМЕРТЕПЛО.PRO. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:
- отводы 90 град ПОЛИМЕРТЕПЛО.PRO — для изменения направления потока теплоносителя на угол 90°;
- тройники прямые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в одной плоскости;
- тройники угловые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в различных плоскостях.
По специальному заказу при согласовании со специалистами Инженерного центра возможно изготовление фасонных изделий ПОЛИМЕРТЕПЛО.PRO иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.
Монтаж фасонных изделий с ПВ, а также фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO производится специальным гидравлическим инструментом.
Транспортировка
Трубы ИЗОПРОФЛЕКС-115А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.
Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.

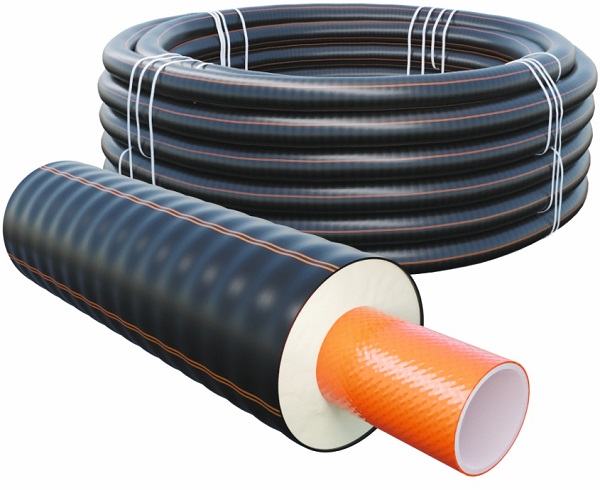

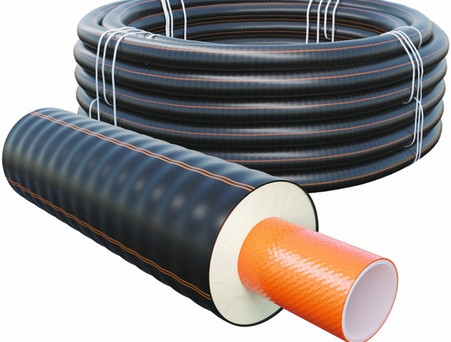

Поставка в бухтах.
 |
|
Поставка на барабанах.
 |
|
