Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС-75А предназначены для создания и реконструкции систем холодного и горячего водоснабжения с максимальным рабочим давлением 1,0 МПа и максимальной рабочей температурой 75°С.
Трубы ИЗОПРОФЛЕКС-75А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.
Номенклатура труб ИЗОПРОФЛЕКС-75А представлена широким размерным рядом с типоразмерами напорной трубы от 40 до 160.
| Максимальная рабочая температура | +75°C |
| Максимальное рабочее давление | 1,0 МПа |
| Типоразмеры напорной трубы | 40-160 мм |
| Длина отрезка трубы | до 1500 м |
| Исполнение | однотрубное |
| Назначение | сети ГВС и ХВС |
При создании теплосетей с использованием труб ИЗОПРОФЛЕКС-75А применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.
Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС-75А материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.
Монтаж трубопроводов ИЗОПРОФЛЕКС-75А производится при помощи пресс-фитингов с полимерной втулкой (ПВ), а также фасонных изделий ПОЛИМЕРТЕПЛО.PRO.

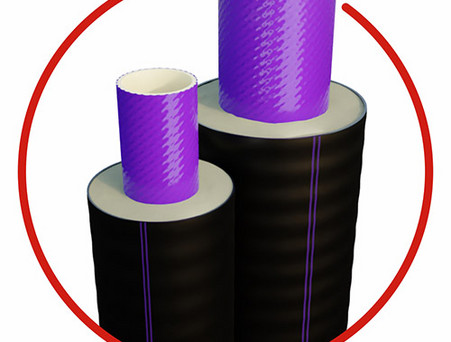

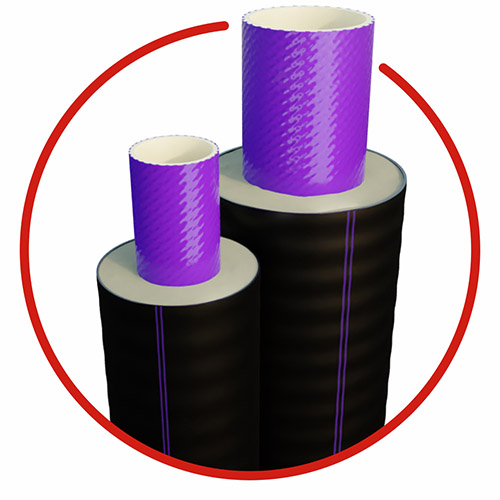

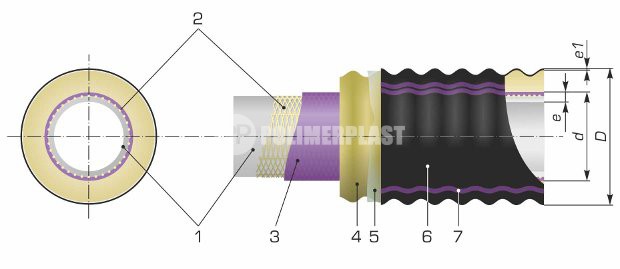

Конструкция трубы ИЗОПРОФЛЕКС-75А

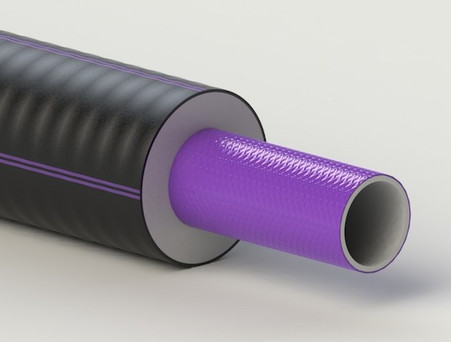

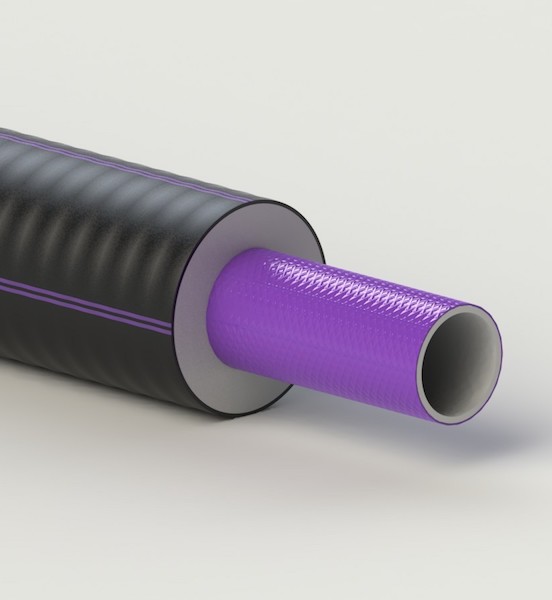

Конструкция труб ИЗОПРОФЛЕКС-75А представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.
- Тонкостенная труба из полиэтилена повышенной термостойкости (PE-RT тип II)
- Армирующие нити из высокомодульного волокна
- Наружный слой напорной трубы
- Слой теплоизоляции (полужесткий пенополиуретан)
- Барьерный слой
- Защитная оболочка из полиэтилена
- Идентификационные полосы фиолетового цвета
Трубы ИЗОПРОФЛЕКС-75А изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.
Внутренняя тонкостенная труба производится из полиэтилена повышенной термостойкости (PE‑RT тип II) методом непрерывной экструзии.
Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.
Наличие армирующего слоя обеспечивает трубам ИЗОПРОФЛЕКС-75А уникальные эксплуатационные свойства и позволяет:
- уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,0 МПа;
- увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
- уменьшить коэффициент линейного удлинения трубы;
- частично компенсировать гидравлические удары, возникающие в системе.
Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.
Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы фиолетового цвета.
Номенклатура труб ИЗОПРОФЛЕКС-75А
| Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Масса, кг/м | |
|---|---|---|---|---|
| 1 | 40/75 | 40,0×2,8 | 79,0×2,0 | 1,08 |
| 2 | 50/90 | 47,6×3,6 | 94,0×2,2 | 1,56 |
| 3 | 63/100 | 58,5×4,0 | 103,0×2,2 | 1,80 |
| 4 | 75/110 | 69,5×4,6 | 115,0×2,4 | 2,27 |
| 5 | 90/125 | 84,0×6,0 | 130,0×2,6 | 3,07 |
| 6 | 110/145 | 101,0×6,5 | 150,0×2,7 | 3,87 |
| 7 | 125/160 | 116,0×6,8 | 165,0×2,9 | 4,57 |
| 8 | 140/180 | 127,0×7,1 | 185,0×3,0 | 5,40 |
| 9 | 160/200 | 144,0×7,5 | 201,0×3,1 | 6,28 |
Способы монтажа труб ИЗОПРОФЛЕКС-75А
Для соединения труб ИЗОПРОФЛЕКС-75А используется специально созданный набор соединительных изделий — фасонных изделий с полимерной втулкой (ПВ), конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.
В номенклатуру фасонных изделий с полимерной втулкой включаются:
- пресс-фитинг с ПВ под сварку — для присоединения трубы ИЗОПРОФЛЕКС-75А к металлическим участкам трубопровода;
- пресс-муфта с ПВ — для соединения двух труб ИЗОПРОФЛЕКС-75А между собой (различают равнопроходные и редукционные пресс-муфты с ПВ);
- пресс-тройник с ПВ — для ответвления трубопровода (различают равнопроходные и редукционные пресс-тройники с ПВ).
Также для монтажа тепловой сети с использованием труб ИЗОПРОФЛЕКС-75А применяются фасонные изделия системы ПОЛИМЕРТЕПЛО.PRO. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:
- отводы 90 град ПОЛИМЕРТЕПЛО.PRO — для изменения направления потока теплоносителя на угол 90°;
- тройники прямые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в одной плоскости;
- тройники угловые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в различных плоскостях.
По специальному заказу при согласовании со специалистами Инженерного центра возможно изготовление фасонных изделий ПОЛИМЕРТЕПЛО.PRO иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.
Монтаж фасонных изделий с ПВ, а также фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO производится специальным гидравлическим инструментом.
Транспортировка
Трубы ИЗОПРОФЛЕКС-75А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.
Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.

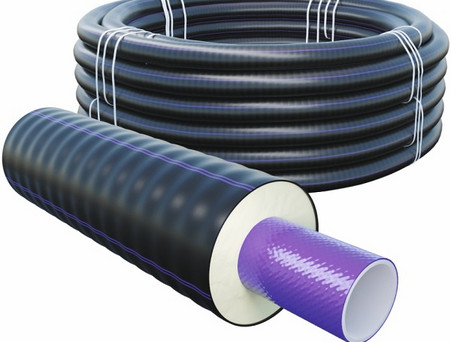

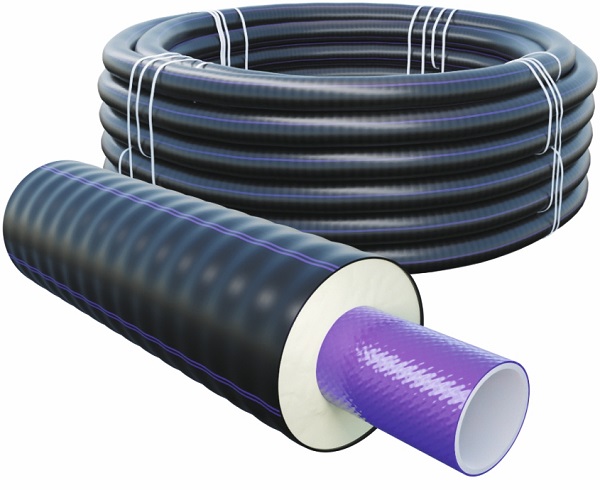

Поставка в бухтах.
 |
|
Поставка на барабанах
|
|
|
