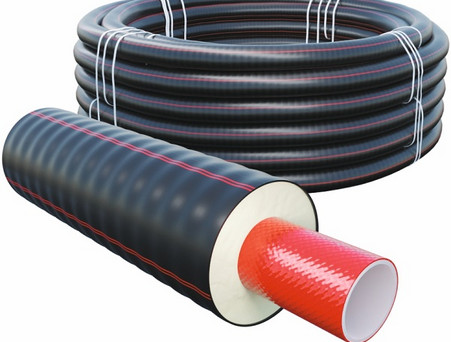

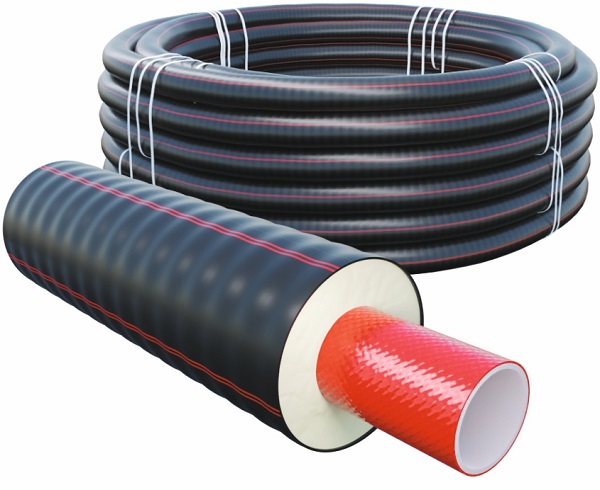

Трубы КОРДФЛЕКС | ООО «ПОЛИМЕРПЛАСТ»

Назначение:	сети высокотемпературного теплоснабжения
Диаметры (мм):	50 – 160
Рабочая температура (°С):	до 130
Рабочее давление (МПа):	1,6
Длина отрезка (м):	до 900
Напорная труба:
Теплоизоляция:	полужесткий пенополиизоцианурат
Исполнение:	однотрубное
Способы прокладки:	подземный бесканальный; в проходных и непроходных каналах. возможна прокладки трубопроводом методом горизонтально направленного бурения.

Конструкция труб КОРДФЛЕКС представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

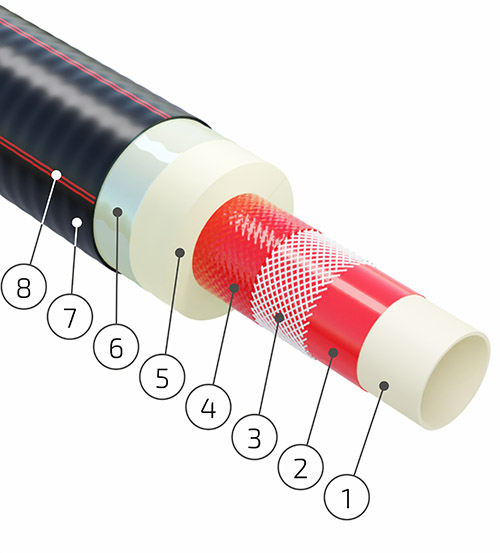

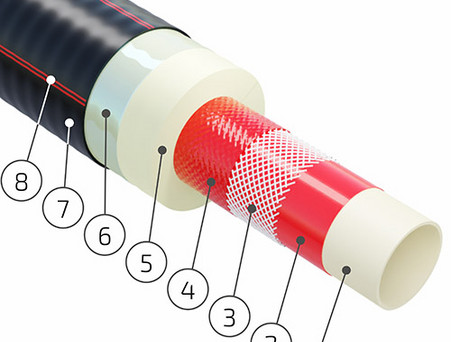

Конструкция трубы КОРДФЛЕКС

Тонкостенная труба из высокотемпературных полимеров
Высокотемпературный адгезив
Армирующий слой из высокомодульного волокна
Наружный слой напорной трубы
Слой теплоизоляции (полужесткий пенополиуретан)
Барьерный слой
Защитная оболочка из полиэтилена
Идентификационные полосы красного цвета

Трубы КОРДФЛЕКС изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

При разработке трубы КОРДФЛЕКС были исследованы и испытаны специальные марки конструкционных термопластов, разработаны собственные адгезивы и термостойкие композиции полимеров, способные выдерживать высокие температуры при длительной эксплуатации. Для переработки таких материалов разработан дизайн пятислойной напорной трубы, а конструкторским отделом АО «Завода АНД Газтрубпласт» спроектирована технологическая оснастка для многослойной экструзии.

Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.

Наличие армирующего слоя обеспечивает трубам КОРДФЛЕКС уникальные эксплуатационные свойства и позволяет:

уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,6 МПа;
увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
уменьшить коэффициент линейного удлинения трубы;
частично компенсировать гидравлические удары, возникающие в системе.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Для повышения энергоэффективности трубопровода в теплоизоляционном слое применен вспенивающий агент последнего поколения, что позволяет снизить тепловые потери при высокотемпературной эксплуатации.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы оранжевого цвета.

Диаметры

	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	50/100	47,6×3,6	103,0×2,2	1,72
2	63/110	58,5×4,0	115,0×2,4	2,09
3	75/125	69,5×4,6	130,0×2,6	2,65
4	90/145	84,0×6,0	150,0×2,7	3,57
5	110/160	101,0×6,5	165,0×2,9	4,34
6	125/180	116,0×6,8	185,0×3,0	5,19
7	140/200	127,0×7,1	201,0×3,1	5,96
8	160/225	144,0×7,5	226,0×3,2	7,18

Преимущества системы

Гибкие теплоизолированные высокотемпературные трубы КАСАФЛЕКС могут похвастаться следующими достоинствами:

надежностью. Как показывают статистические данные о аварийных случаях во время применения этих систем гибких трубопроводов с 2002 года - на 80 км трубопроводной системы приходится всего две поломки,
быстротой установки. Опыт осуществления монтажа изделий КАСАФЛЕКС показал, что скорость прокладывания в 5-9 раз больше, нежели это было с обычными металлическими конструкциями. Так, 4 мастера способны обеспечить установку 500-750 метров труб за одну смену. Отличительные особенности работы – это отсутствие необходимости в использовании сварочного оборудования и погрузочно-разгрузочных агрегатов. Система помогает осуществлять замену трубопровода с отключением потребителей всего на несколько часов. Данный факт позволяет выполнять процесс замены в любой период года,
стоимостью монтажных работ и невысокими ремонтно-эксплуатационными расходами. Во время монтажа трубопроводов КАСАФЛЕКС земляные работы выполняются в значительно меньшем объеме, нежели при прокладывании стандартных труб из металла. Следовательно, цена установки в 5-9 раз меньше. При этом ремонтно-эксплуатационные затраты уменьшаются в 2-3 раза, а затраты на благоустройство территории, где проложена система в 3-5 раз.

Технические преимущества

Трубы КОРДФЛЕКС реализуются в виде цельных отрезков длиной до 900 м. Это способствует значительному уменьшению числа стыков в сравнении с обычными системами, где присутствуют изделия из металла.

Трубопровод КОРДФЛЕКС рассчитан на бесканальный способ прокладки. Следовательно, реконструкционные мероприятия относительно теплосетей можно выполнять в обход уже присутствующих железобетонных каналов (их вскрытие не требуется).

Изделия КОРДФЛЕКС являются самокомпенсируемыми. Во время монтажа не нужны отводы, компенсаторы, неподвижные опоры.

Установку подобных систем можно проводить без предварительного вскрытия дорожного полотна или демонтажа иных объектов. Данный тип работы предусматривают использование метода горизонтально-направленного бурения.

Трубам КОРДФЛЕКС не страшна внутренняя и наружная коррозия. Изначальная пропускная способность сохраняется на протяжении всего срока работы системы.

Экономическая целесообразность

Гибкость трубопровода КОРДФЛЕКС помогает максимально плавно обходить всевозможные препятствия: коммуникации, здания, отдельно стоящие деревья. Такие трубы целесообразно применять в очень плотной застройке городского типа.

Если говорить о экономической целесообразности, то общие траты, приведенные к одному году работы системы КОРДФЛЕКС , примерно в 3-4 раза ниже, нежели у обычных трубопроводов из стали.
