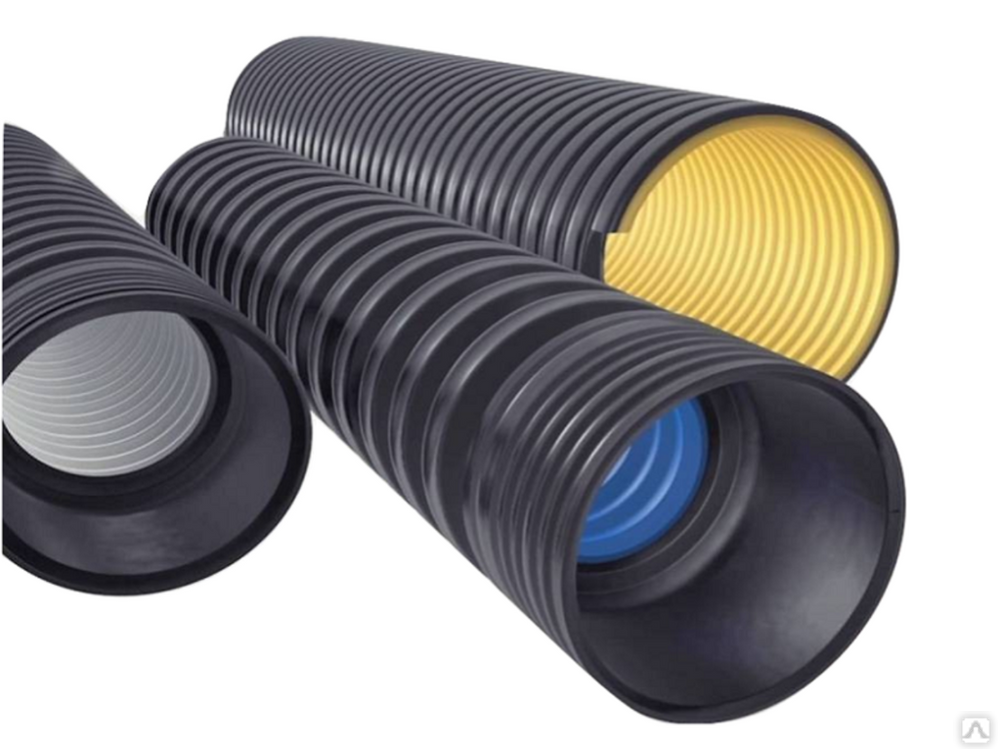

Двухслойные гофрированные трубы

Копани ПОЛИМЕРПЛАСТ предлагает двухслойные гофрированные трубы со структурированной стенкой тип В согласно
ГОСТ Р 54475-2011 «Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации».

Способы соединения

Способ 1 (Раструбное соединение)

Соединение труб выполняется в траншее. Сначала идет подготовка к монтажу труб с раструбом. Край трубы, раструб и уплотнительное заранее очищаются чистой тканью от масла, грунта, песка и пр. Уплотнительное кольцо устанавливают в первую впадину между гофрами (для труб диаметром 250-1200 мм). Внутреннюю поверхность раструба и наружную поверхность уплотнительного кольца покрываем специальной «смазкой-лубрикантом для монтажа полимерных труб». Далее задвигаем трубу в раструб до упора.

Способ 2 (Соединение труб при
помощи муфты)

Соединение труб производится в траншее. Сначала проходит подготовка к монтажу труб без раструба. Края трубы, муфта и уплотнительное кольцо предварительно очищаются чистой тканью от масла, грунта, песка и пр. Уплотнительное кольцо устанавливают в первую впадину между гофрами (для труб диаметром 250-1200 мм) или вторую впадину гофры (для труб диаметром ≤ 200 мм). Далее покрываем «смазкой-лубрикантом для монтажа полимерных труб» внутреннюю поверхность муфты и наружную поверхность уплотнительного кольца. Отмечаем маркером на трубе расстояние до центрального упора. Надеваем муфту на трубу по отметке (до упора). Соединение выполнено.

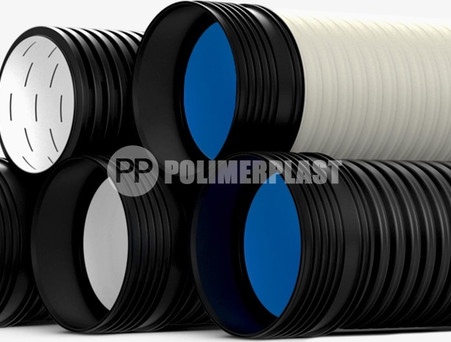

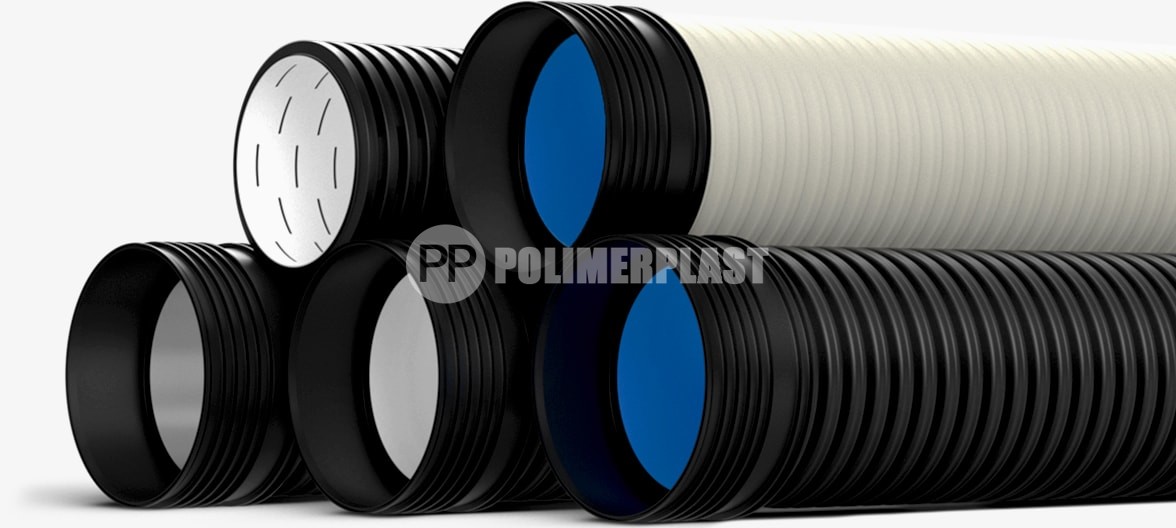

	Двухслойные гофрированные трубы	Двухслойные гофрированные трубы, серии ПРО	Двухслойные гофрированные трубы, серии ИС	Трубы с нанесением водоприемных отверстий (перфорацией)	Трехслойные гофрированные полимерные трубы с гладкой внутренней стенкой, профилированной поверхностью среднего слоя, покрытого защитной оболочкой
Диаметры DN/OD, мм	110–1200	110–1200	110–1200	110-630	110–1200
Диаметры DN/ID, мм	200-1000	200-1000	200-1000	200-600	200-1000
Кольцевая жёсткость	SN8; SN10	SN16	SN8	SN8; SN4, SN16, SN24	SN16, SN24
Материал	ПЭВП	ПП	композиция на основе ПЭВП	ПЭВП/ПП	ПЭВП/ПП
Материал защитной оболочки			защитное фильтрующее покрытие		Специальная свето- и термостабили-зированная композиция на основе полиолефинов
Перфорация				Частичная перфорация (Тип I, Тип III); полная перфорация (Тип II, Тип IV)
Кратковременная температура среды	60°С	90°С	60°С	60°С	60°С
Длина	6 м, 12 м	6 м, 12 м	6 м, 12 м	6 м, бухты 50 м и 100 м	6 м, 12 м
Нормативная документация	ГОСТ Р 54475-2011, ТУ 22.21.21-001- 73011750-2017 (для SN8), ТУ 22.21.21-031- 73011750-2017(для SN10)	ГОСТ Р 54475-2011, ТУ 22.21.21-001- 73011750-2017	ГОСТ Р 54475-2011, ТУ 22.21.21-001- 73011750-2017	ТУ 2248-004- 73011750-2016	ГОСТ Р 54475-2011, ТУ 22.21.21-054- 73011750-2017

Герметичность во время всего срока использования (50 лет)
Низкий вес, удобный монтаж
Возможность прокладки в агрессивных грунтах
Устойчивость к коррозии, биообрастанию и значительным отложениям
Защита от прямого солнечного света при хранении и монтаже
Укладка труб с обратной засыпкой мягким местным грунтом при условии качественного уплотнения
Повышенная стойкость к износу

Подключения к магистральным сетям хозяйственно-бытового, промышленного и ливневого водоотведения, а также внутриквартальные сети
Магистральные сети хозяйственно-бытового, промышленного и ливневого водоотведения
Водопропускные трубы под дорогами
Защитные футляры
Соответствуют солнечному времени года, а также южным регионам
Соответствуют ливневым стокам, неочищенным от песка и камней
Дренажные системы

Конструкция

1. Двухслойные гофрированные полиэтиленовые трубы с гладкой внутренней стенкой и профилированной наружной поверхностью.

Кольцевая жесткость SN8-SN10.

2. Двухслойные гофрированные полипропиленовые трубы серии ПРО с гладкой внутренней стенкой и профилированной наружной поверхностью. Кольцевая жесткость SN16.

3. Двухслойные гофрированные полиэтиленовые трубы серии ИС с гладкой внутренней стенкой и профилированной наружной поверхностью.Трубы обладают повышенной стойкостью к гидроабразивному износу.
